INTRODUCCION.

1.- La masiva introducción de los PLC’s en la automatización de procesos industriales:

a) No es muy beneficioso ya que eliminan puestos de trabajo.

b) Es algo necesario si queremos que nuestras empresas sean competitivas.

c) Es beneficioso pero destruye muchos puestos de trabajo.

2.- El primer PLC se desarrollo:

a) A finales de los años 80

b) A finales de los años 70

c) A finales de los años 60

3.- La realización de tareas repetitivas por parte los operarios en las líneas de producción:

a) Produce cansancio y desconcentración.

b) Están directamente relacionadas con la siniestralidad laboral.

c) Ambas respuestas son correctas.

4.- En las líneas de producción automatizadas:

a) Se destruyen puestos de trabajo que son irrecuperables en su globalidad.

b) Se crean puestos de trabajo con una cualificación de los operarios más exigente y por tanto se añade valor a los procesos.

c) Ambas respuestas son correctas.

5.- En las líneas de producción automatizadas:

a) Se puede alcanzar un alto grado flexibilidad en la producción.

b) Es difícil conseguir procesos flexibles ya que las configuraciones son muy rígidas.

c) Se puede alcanzar un alto grado de flexibilidad en la producción pero a costa de inversiones muy grandes.

6.- Los PLC’s están especializados en:

a) Las máquinas de control numérico.

b) En el sector del automóvil ya que fue para esta industria para la que se desarrollaron los primeros PLC’s

c) En sincronizar el flujo de entradas de sensores y eventos con el flujo de salidas a los actuadores y eventos.

7.- El primer sistema de comunicación entre PLC’s apareció:

a) A finales de los años 60

b) A principio de los años 70

c) A principio de los años 90

8.-Cual es el objetivo del estándar (IEC 1131-3):

a) Estandarizar los lenguajes de programación de los distintos fabricantes.

b) Estandarizar los protocolos de comunicación de las distintas marcas de PLC’s

c) Ambas respuestas son correctas.

DEFINICION, ARQUITECTURA BASICA Y CONEXIONADO DE PLC’s

1.- Los datos en formato analógico son aquellos que:

a) No pueden ser tratados los PLC’s

b) Solo pueden adoptar dos valores (0 – 1) por ejemplo pulsadores, relés, etc., cuando están activados valen 1 y cuando están desactivados valen 0

c) Representan valores de variables de proceso tales como temperatura, humedad relativa, etc.

2.- Los actuadores, tales como motores, electro válvulas, lámparas, etc. son conectados directamente a las salidas integradas en el PLC:

a) Falso

b) Verdadero

c) Es lo normal, pero cuando las intensidades son superiores a los 20 A por actuador se conectaría a través de un contactor.

3.- El número de entradas / salidas de un PLC:

a) Esta integrado en el propio PLC y no se puede modificar.

b) Parte esta integrado en el propio PLC y parte se puede ampliar modularmente.

c) Es indefinido para cualquier tipo de PLC, basta con ir añadiendo módulos de ampliación.

4.- Los PLC’s:

a) Simplifican enormemente el cableado de los circuitos de mando de los sistemas de automatismos cableados.

b) Su gran virtud no es que simplifican el cableado, esto es secundario, sino que son capaces de procesar operaciones matemáticas.

c) Simplifican enormemente el cableado de los circuitos de mando de los sistemas de automatismos cableados e incorporan otras funciones tales como operaciones matemáticas, gestión de bases de datos, comunicaciones, etc.

5.- Las CPU’s de la serie 200, cuántos temporizadores tienen incorporados:

a) 256

b) 100

c) Los temporizadores no vienen incorporados en la CPU, son módulos a incorporar en la CPU

6.- Uno de los parámetros que definen la capacidad de un PLC de la serie 200 es:

a) El tamaño de la imagen de entradas/salidas digitales.

b) El número de temporizadores integrados.

c) El tamaño del programa de usuario.

7.- El programa de usuario:

a) Es interpretado por el programa del sistema.

b)I nterpreta al programa del sistema.

c) Solo puede ser confeccionado por operarios muy especializados ya que se emplean lenguajes muy complejos.

8.- El programa de usuario:

a) Accede directamente al área de entradas.

b) No accede directamente al área de entradas.

c) Puede acceder directamente al área de entradas, pero en un principio nos vamos a quedar con la idea de que no puede hacerlo.

9.- En la memoria de datos:

a) Se introducen datos que permiten al PLC realizar los ajustes internos necesarios para su correcto funcionamiento.

b) Se hace una división en áreas para alojar a los distintos tipos de datos, temporizadores, contadores, marcas, etc.

c) Ambas respuestas son correctas.

10.- La memoria del sistema:

a) Aloja al programa de usuario.

b) Almacena la imagen del proceso de entradas/salidas.

c) Realiza un autotest para comprobar el estado de la conexión durante la ejecución del programa.

11.- Los resultados obtenidos para las salidas durante el ciclo de ejecución del programa de usuario:

a) Son transferidos directamente a la interfaz de salidas.

b) Son transferidos a la imagen del proceso de salidas.

c) Podría relazarse de las dos maneras, pero en un principio vamos a considerar que son transferidas a la imagen del proceso de salidas.

12.- Qué sentido tiene la existencia de la imagen del proceso de entras/salidas cuando se podría acceder directamente al interfaz de entradas/salidas.

a) Son varios los motivos, uno de ellos es que se produce una congelación de los valores de las E/S dando estabilidad al sistema.

b) Son varios los motivos, entre ellos la posibilidad de contar con un mayor número de E/S.

c) La existencia de esta parte de la memoria es opcional, cada vez existen mas PLC’s que no incorporan esta imagen.

13.- Cual es el sistema de conexión más economico para comunicar S7 – 200 con el PC

14.- Al módulo de entradas se conectan dos tipos de captadores:

a) Capacitivos e inductivos.

b) Digitales y analógicos.

c) Activos y pasivos.

15.- Para que se ejecute el programa de usuario la CPU debe estar en modo:

a) STOP

b) TERM

c) RUN

16.- Cual es el sistema de conexión más economico para comunicar S7 – 200 con el PC

a) Un procesador de comunicaciones con un módulo CP

b) Un cable de red .

c) Un cable PC/PPI

17.- Los paneles de operador:

a) Son elementos que se usaban al principio de aparecer los PLC’s para grabar el programa de usuario, es decir hacian las veces de una programadora.

b) Son elementos que pueden ser considerados HMI

c) Son elementos HMI pero su costo hace que solo se puedan implementar en procesos muy complicados y costosos.

18.- En la comunicación PC/PPI:

a) El PC es el maestro y el PLC es el esclavo.

b) Siempre el maestro es el PLC

c) Tanto PC como PLC pueden ser maestro o esclavo.

19.- Cual es la velocidad de transferencia de una red estándar:

a) 9,6 Kbit/s

b) 187,5 Kbit/s

c) De 9,6 Kbit/s a 187,5 Kbit/s

IDENTIFICACION DEL AREA DE ENTRADAS – SALIDAS.

1.- I3.0 significa:

a) Que estamos declarando en la memoria de entradas el bit 3 del byte 0

b) Que estamos declarando en la memoria de entradas el bit 0 del byte 3

c) Que estamos declarando en el área de entradas el bit 0 del byte 3

2.- Las entradas y las salidas del PLC:

a) Están integradas en el PLC, cada modelo de PLC tiene un determinado número de entradas y salidas que son fijos.

b) Parte están integradas en el PLC y parte pueden ser incorporadas por medio de módulos de expansión.

c) Ninguna de las dos respuestas anteriores es correcta.

3.- El área de salidas se identifica por el operador:

a) I

b) I seguido de un número que identifica al bite

c) Q

4.- Si direccionamos Q3.0 y todas las salidas anteriores ya las tenemos ocupadas, cuántas salidas hemos ocupado incluida la Q3.0

a) 24

b) 21

c) 25

5.- El área de entradas si ubica en:

a) La memoria de datos.

b) Dentro de la memoria de datos en el área de datos.

c) En la parte frontal de la CPU

MI PRIMER PROGRAMA.

1.- Los modos de programación en los PLC’s son:

a) Diagrama de contactos (KOP)

b) Lista de instrucciones (AWL)

c) Diagrama de contactos (KOP), lista de instrucciones (AWL), diagrama de puertas lógicas. (FUP)

2.- Un bit es:

a) La unidad mínima de información que puede manejarse.

b) El valor que puede adoptar una entrada.

c) El valor que puede adoptar una entrada o una salida.

3.- En la asociación de la figura, cuándo se activa la salida:

a) Si I0.0 O I0.1 están activados

b) Si I0.0 Y I0.1 están activados

c) Si uno de los dos esta activado pero el otro no

4.- Un bit activado equivale a:

a) Un cero lógico.

b) Un uno lógico.

c) Ninguna de las dos anteriores es correcta, lo correcto es que permite el paso de la corriente.

5.- Mediante el lenguaje AWL:

a) Vemos el programa lista de instrucciones.

b) Vemos el programa en diagrama de contactos.

c) Vemos el programa en diagrama de puertas lógicas.

6.- Tenemos un automatismo con un contactor, dicho contactor asociado al PLC, se correspondería con:

a) Una salida

b) Una entrada

c) Dependería de la tensión de alimentación del contactor.

7.- A los contactos se accede:

a) Desde la barra de navegación horizontal

b) Desde el árbol de operaciones

c) Desde el árbol de operaciones o desde la barra de navegación

horizontal.

8.- Cuando un contacto equivale a un uno logoco:

a) Impide el paso de la corriente eléctrica.

b) Permite el paso de la corriente eléctrica.

c) Depende de si es un contacto directo o no.

9.- Una instrucción de control:

a) Consta de operación (qué hay que hacer) y operando (con quién)

b) Es la unidad menor de información dentro de un programa de usuario.

c) Ambas respuestas son correctas.

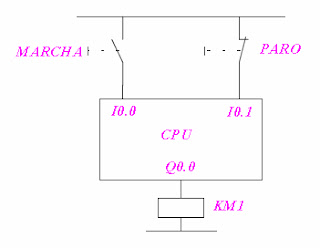

10.- En el esquema de la figura la I0.1 es el pulsador de paro, ¿Cómo hemos de conectar el pulsador en la I0.1 para que efectivamente sea un pulsador de paro:
